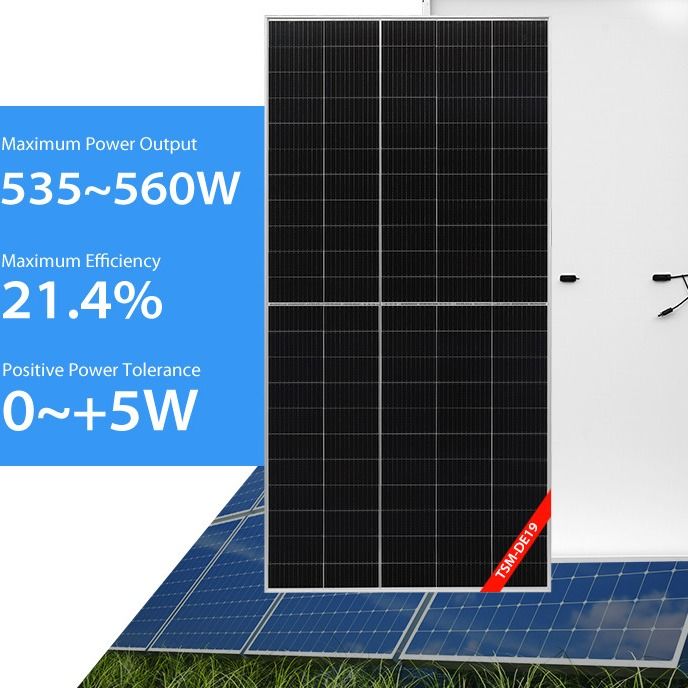

Panel słoneczny Trina
>
|
| Miejsce pochodzenia | Jiangsu, Chiny |
| Nazwa handlowa | AKS |
| Orzecznictwo | CGC，ISO9001:2015，TUV SUD，PV，CNAS， |
| Numer modelu | TSM-DE19 |
Oparty na wielkoformatowej płytce krzemowej o średnicy 210 mm i monokrystalicznym ogniwie PERC, Vertex ma kilka innowacyjnych cech konstrukcyjnych, które umożliwiają wysoką moc wyjściową przekraczającą 600 W.Doskonały współczynnik temperaturowy i niska wydajność napromieniowania zapewniają większą moc.Co więcej, skorzystaj z kwadratowych ogniw mono i technologii enkapsulacji o dużej gęstości, a wydajność Vertex może osiągnąć nawet 21,4%.
| Model nr. | 530 | 535 | 540 | 545 | 550 | 555 | 560 |
| Gwarancja | |||||||
| Gwarancja | 12 lat | ||||||
| Gwarancja mocy | 25 lat mocy wyjściowej na poziomie 84,8%. | ||||||
| Dane elektryczne w STC | |||||||
| Maksymalna moc (Pmax) | 530 Wp | 535 Wp | 540 Wp | 545 Wp | 550 Wp | 555 Wp | 560 Wp |
| Napięcie przy maksymalnej mocy (Vmpp) | 30,8 V | 31 V | 31,2 V | 31,4 V | 31,6 V | 31,8 V | 32 V |
| Prąd przy maksymalnej mocy (Impp) | 17,21 A | 17,28 A | 17,33 A | 17,37 A | 17,4 A | 17,45 A | 17,49 A |
| Napięcie obwodu otwartego (Voc) | 37,1 V | 37,3 V | 37,5 V | 37,7 V | 37,9 V | 38,1 V | 38,3 V |
| Prąd zwarciowy (Isc) | 18,31 A | 18,36 A | 18,41 A | 18,47 A | 18,52 A | 18,56 A | 18,6 A |
| Wydajność panelu | 20,30% | 20,50% | 20,70% | 20,90% | 21% | 21,20% | 21,40% |
| Tolerancja mocy (dodatnia) | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| Standardowe warunki testowe (STC): masa powietrza AM 1,5, natężenie promieniowania 1000 W/m2, temperatura ogniwa 25°C | |||||||
| Dane elektryczne w NOCT | |||||||
| Maksymalna moc (Pmax) | 401 Wp | 405 Wp | 409 Wp | 413 Wp | 417 Wp | 420 Wp | 424 Wp |
| Napięcie przy maksymalnej mocy (Vmpp) | 28,6 V | 28,8 V | 29 V | 29,2 V | 29,3 V | 29,5 V | 29,7 V |
| Prąd przy maksymalnej mocy (Impp) | 14.01A | 14.06 A | 14,1 A | 14.15 A | 14.19 A | 14,23 A | 14,26 A |
| Napięcie obwodu otwartego (Voc) | 35 V | 35,1 V | 35,3 V | 35,5 V | 35,7 V | 35,9 V | 36,1 V |
| Prąd zwarciowy (Isc) | 14,76 A | 14,8 A | 14,84 A | 14,88 A | 14,92 A | 14,96 A | 14,99 A |
| Temperatura | 43±2°C | ||||||
| Nominalna temperatura ogniwa roboczego (NOCT): 800 W/m2, AM 1,5, prędkość wiatru 1 m/s, temperatura otoczenia 20°C | |||||||
| Oceny termiczne | |||||||
| Zakres temperatury pracy | 40~85°C | ||||||
| Współczynnik temperaturowy Pmax | 0,34%/°C | ||||||
| Współczynnik temperaturowy Voc | 0,25%/°C | ||||||
| Współczynnik temperaturowy Isc | 0,04%/°C | ||||||
| Maksymalne oceny | |||||||
| Maksymalne napięcie systemu | 1500 V | ||||||
| Wartość bezpiecznika szeregowego | 30 A | ||||||
| Dane materiałowe | |||||||
| Wymiary panelu (wys./szer./gł.) | 2384 x 1096 x 35 mm | ||||||
| Waga | 28,6 kg | ||||||
| Typ komórki | Monokrystaliczny | ||||||
| Numer komórki | 110 | ||||||
| Rodzaj szkła | Powłoka przeciwodblaskowa, hartowana | ||||||
| Grubość szkła | 3,2 mm | ||||||
| Typ kapsułkujący | EWA | ||||||
| Typ ramki | Anodowany stop aluminium | ||||||
| Klasa ochrony skrzynki przyłączeniowej | IP68 | ||||||
| Typ złącza | MC4 | ||||||
| Przekrój kabla | 4 mm2 | ||||||
➤15 lat gwarancji na produkt
➤ 25-letnia gwarancja na wydajność przy najniższej degradacji;
➤Zminimalizowane mikropęknięcia dzięki innowacyjnej technologii nieniszczącego cięcia
➤Zapewniona odporność na PID poprzez kontrolę procesu ogniwa i materiału modułu
➤Wydajność mechaniczna do obciążenia dodatniego 6000 Pa i obciążenia ujemnego 4000 Pa
